Парковочное оборудование ПЛ-25 предназначено для размещения легковых автомобилей типа седан или джип. В парковочной системе для вертикального перемещения автомобиля применяется скоростное подъемное устройство, слева и справа от которого располагаются машиноместа.

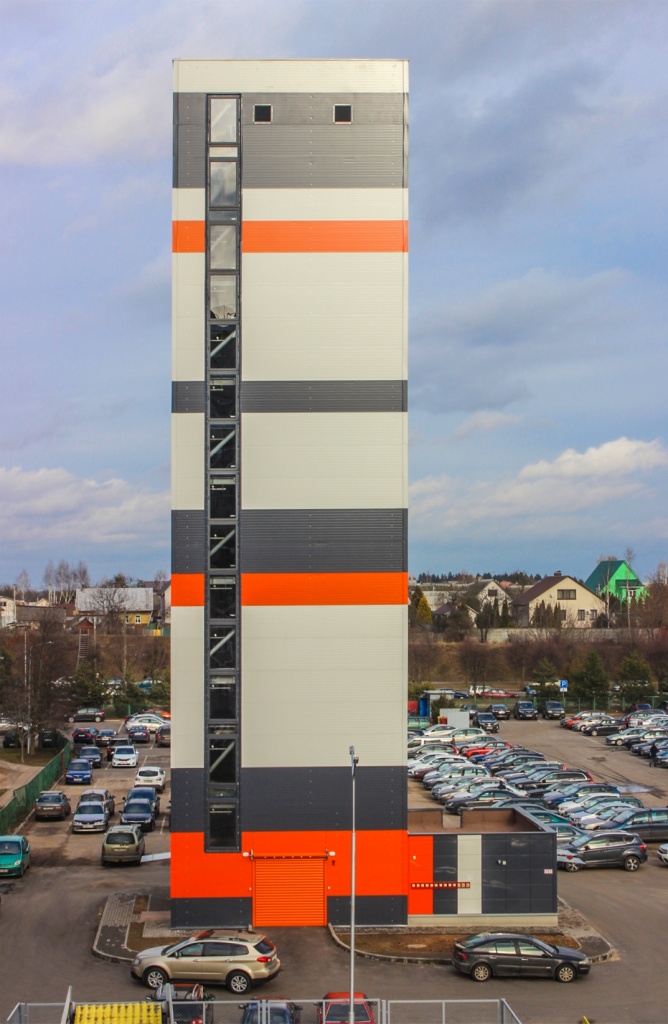

Конструкция парковочного оборудования – металлокаркасная и размещается в здании/сооружении или пристраивается вплотную к ним. Конструкция может зашиваться стеклом, поликарбонатом, окрашенным сайдингом. Металлоконструкция обработана с помощью горячего цинкования, что обеспечивает максимально продолжительный срок службы.

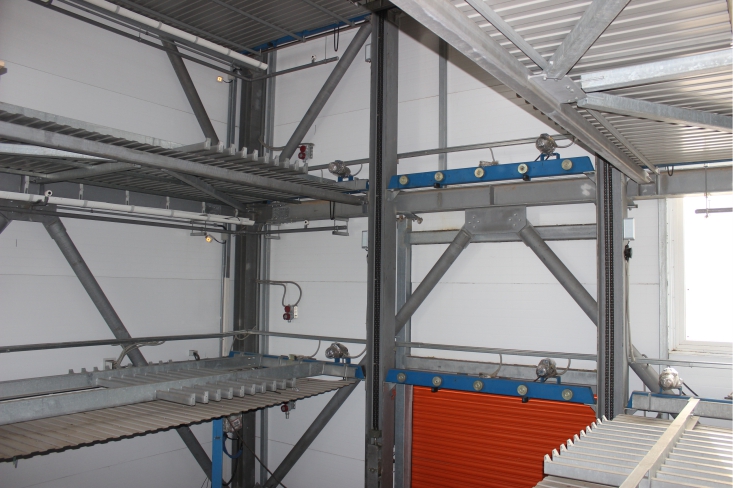

Ячейка для парковки автомобиля определяется автоматически системой управления в зависимости от габарита автомобиля и от наличия свободных ячеек для парковки автомобиля данного габарита. Подъем/опускание автомобиля производится на каретке, которая перемещается по вертикальным направляющим. Передвижение каретки осуществляется главным приводом, с помощью тяговых цепей. Перемещение машиномест в центральную зону и обратно (загрузка/выгрузки автомобиля) осуществляется мотор-редукторами приводных балок только в горизонтальной плоскости.

Преимущества:

  • для удобства пользователей и сокращения времени выезда автомобиля с зоны погрузки/выгрузки, оборудование оснащено поворотным устройством, которое позволяет развернуть автомобиль перед выездом передними колесами к воротам;
  • все машиноместа зашиваются снизу профилированными листами, что не позволяет грязи попадать на внизу стоящий автомобиль;

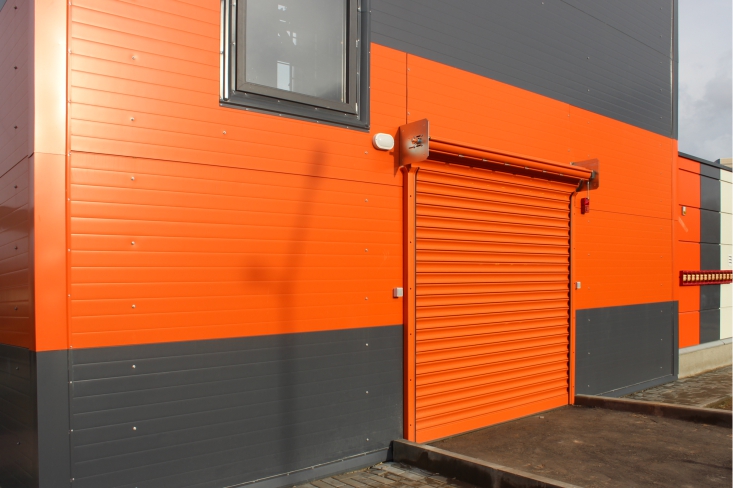

  • система управления обеспечивает безопасный доступ людей в зону загрузки – дверь открывается только после полного опускания каретки.

Предельные значения климатических факторов окружающей среды для оборудования составляют от минус 25 до плюс 40 ºС.

Оборудование не предназначено для работы в пожароопасных и взрывоопасных средах.



3.jpg   4.jpg

Основные параметры, размеры и характеристики парковочного оборудования

Наименование параметра

Значение параметра

1. Количество размещаемых автомобилей, шт.:
- без огнезащиты металлоконструкции
-  с огнезащитой металлоконструкции


до 26
до 50

2. Номинальная грузоподъемность парковочного места, кг, не более

2500

3. Максимальные габариты, паркуемого автомобиля:
- длина, мм;
- ширина (с зеркалами), мм;
- высота, мм


5200
2100
1550 (седан)
1950(внедорожник)

4. Номинальная вертикальная скорость движения грузонесущей каретки, м/с, не более

1,6

5. Номинальное напряжение питающей сети, В

380

6. Номинальная частота питающей сети, Гц

50

7. Номинальная мощность электродвигателей, кВт:
а) главного привода (вертикального перемещения)
б) привода поворотного механизма
в) приводов механизмов машиномест


37

2,2
0,18

8. Номинальная потребляемая мощность, кВт

55

9. Режим работы

S1

10. Число включений в час, не более

60

11. Габаритные размеры модуля в плане, мм, не более

7900×8800

12. Среднее время выдачи автомобиля, с

90

13. Масса оборудования (на 26 парковочных мест), кг, не более

96000
